Referenser

Utförda projekt.

Ett urval av genomförda mark-, VA- och grundläggningsprojekt — från villatomter till serverhallar och offentliga gång- och cykelbanor.

Dränering

Omdränering av villa i Tullinge

Tullinge, Botkyrka

Komplett omdränering av en villa med källare. Grunden grävdes fram runt huset, muren åtgärdades och en helt ny dränering med dubbla isolerskikt byggdes upp.

  • Schaktning tätt mot grundmuren ner till sulan
  • Bilning och anpassning vid källartrappan
  • Gjutet hålkäl/sula vid grundmurens fot
  • Slamning och lagning av grundmuren
  • Dubbla skikt Pordrän-isolering
  • Fiberduk som skydd mot igensättning
  • Nya dräneringsrör med backventil
  • Återfyllning med tvättad makadam
  • Återställning av marknivåer med korrekt fall ut från huset, så att ytvattnet leds bort från grunden
  • Återställning: ny grusgång, gjuten ränna vid garaget och ny gräsmatta
Efter: källartrappan med återställd mark och gräsmatta med fall ut från huset (Tullinge)
Efter: källartrappan med återställd mark och gräsmatta med fall ut från huset (Tullinge)1 / 32
Efter: färdig husgrund där marken lutar ut från huset så att vattnet rinner bort (Tullinge)
Efter: färdig husgrund där marken lutar ut från huset så att vattnet rinner bort (Tullinge)2 / 32
Efter: gjuten ränna med galler framför garageporten (Tullinge)
Efter: gjuten ränna med galler framför garageporten (Tullinge)3 / 32
Efter: ny grusgång mot infarten (Tullinge)
Efter: ny grusgång mot infarten (Tullinge)4 / 32
Efter: helt återställd tomt med grusgång och gräsmatta (Tullinge)
Efter: helt återställd tomt med grusgång och gräsmatta (Tullinge)5 / 32
Före-bild: sockel och marknivå innan dräneringen i Tullinge
Före-bild: sockel och marknivå innan dräneringen i Tullinge6 / 32
Före-bild: källartrappan innan schakt och bilning
Före-bild: källartrappan innan schakt och bilning7 / 32
Minigrävare med rototilt på plats vid huset i Tullinge
Minigrävare med rototilt på plats vid huset i Tullinge8 / 32
Schaktgrav längs grundmuren och källartrappan
Schaktgrav längs grundmuren och källartrappan9 / 32
Frilagd grundmur med gammal tjära, innan slipning
Frilagd grundmur med gammal tjära, innan slipning10 / 32
Gammalt dräneringsrör friläggs i schaktet
Gammalt dräneringsrör friläggs i schaktet11 / 32
Schaktgrav framgrävd till brunnen vid tomtgränsen
Schaktgrav framgrävd till brunnen vid tomtgränsen12 / 32
Schakt vid källartrappan med frilagd grundsula
Schakt vid källartrappan med frilagd grundsula13 / 32
Bilning vid källartrappa under dränering i Tullinge
Bilning vid källartrappa under dränering i Tullinge14 / 32
Bortslipning av gammal tjära och rengöring av grundmuren före isolering i Tullinge
Bortslipning av gammal tjära och rengöring av grundmuren före isolering i Tullinge15 / 32
Gjutet hålkäl vid grundmurens fot
Gjutet hålkäl vid grundmurens fot16 / 32
Formsättning och gjutning av sula vid grundmuren
Formsättning och gjutning av sula vid grundmuren17 / 32
Slamning och lagning av grundmur
Slamning och lagning av grundmur18 / 32
Tätning av genomföring i grundmuren
Tätning av genomföring i grundmuren19 / 32
Pordrän-isolering monteras mot grundmuren
Pordrän-isolering monteras mot grundmuren20 / 32
Pordrän, fuktskydd och fiberduk längs grunden
Pordrän, fuktskydd och fiberduk längs grunden21 / 32
Isolering mot grundmuren vid källaringång
Isolering mot grundmuren vid källaringång22 / 32
Pordrän monterad på sockeln med fiberduk i schaktet
Pordrän monterad på sockeln med fiberduk i schaktet23 / 32
Pordrän-skiva anpassad kring genomföring
Pordrän-skiva anpassad kring genomföring24 / 32
Dubbla skikt Pordrän och fiberduk i dräneringsschakt
Dubbla skikt Pordrän och fiberduk i dräneringsschakt25 / 32
Fallkontroll med vattenpass i schaktbotten
Fallkontroll med vattenpass i schaktbotten26 / 32
Dräneringsrör med backventil på fiberduk
Dräneringsrör med backventil på fiberduk27 / 32
Anslutning av nytt avloppsrör vid grundmuren
Anslutning av nytt avloppsrör vid grundmuren28 / 32
Stuprörsanslutning, isolering och makadam vid husgrund
Stuprörsanslutning, isolering och makadam vid husgrund29 / 32
Återfyllning med tvättad makadam med grävmaskin
Återfyllning med tvättad makadam med grävmaskin30 / 32
Minigrävare vid garageporten, gjuten ränna med galler framför porten
Minigrävare vid garageporten, gjuten ränna med galler framför porten31 / 32
Fiberduk uppdragen mot grundmuren med topplist
Fiberduk uppdragen mot grundmuren med topplist32 / 32
Enskilt avlopp

Nytt enskilt avlopp med Fann-system

Taxinge

Ett komplett nytt enskilt avlopp i Taxinge med slamavskiljare och infiltrationsmoduler från Fann – från schakt till återfyllnad, fotodokumenterat i varje moment.

  • Slamavskiljare och infiltrationsmoduler från Fann
  • Packat och laseravvägt underlag
  • Fiberduk runt hela anläggningen
  • Foton på alla dolda moment
Återfyllnad runt slamavskiljaren med grävmaskin (Taxinge)
Återfyllnad runt slamavskiljaren med grävmaskin (Taxinge)1 / 7
Markavloppsrör i schaktet och markvibrator för packning (Taxinge)
Markavloppsrör i schaktet och markvibrator för packning (Taxinge)2 / 7
Slamavskiljare från Fann nedlyft i schaktet (Taxinge)
Slamavskiljare från Fann nedlyft i schaktet (Taxinge)3 / 7
Avdragen bädd med inkommande rör innan modulerna läggs (Taxinge)
Avdragen bädd med inkommande rör innan modulerna läggs (Taxinge)4 / 7
Avvägning av bädden med avvägningsstång (Taxinge)
Avvägning av bädden med avvägningsstång (Taxinge)5 / 7
Infiltrationsmoduler och spridarledning på plats (Taxinge)
Infiltrationsmoduler och spridarledning på plats (Taxinge)6 / 7
Fiberduk läggs över anläggningen före återfyllnad (Taxinge)
Fiberduk läggs över anläggningen före återfyllnad (Taxinge)7 / 7
VA-anslutning

Bygge av serverhall – rörläggning, kanalisation & grundläggning

Upplands Väsby, Stockholm

Omfattande mark- och rörarbeten vid nyetablering av serverhall i Upplands Väsby. Projektet omfattade schakt för ledningsgravar, läggning av omfattande rörpaket för kraftkabel och tele/data med Pipelife varningsband, precisionstätade rörgenomföringar i betongsockel, tillsynsbrunnar med exakta fall och lasermätning samt återfyllning med fiberduk och tvättad makadam.

  • Precision och toleranser: Rotationslaser och mätning vid schaktning, rörbädd och tillsynsbrunnar
  • Kanalisation & kabelskydd: Flerspårig rördragning för kraftkabel med godkända markeringsband och kringfyllnad
  • Sockel- och vägggenomföring: Tät och strukturerad rörinstallation genom betongsockel
  • VA & dagvatten: Tillsyns- och spolbrunnar anslutna med kontrollerat fall
  • Ledningsbädd och massor: Fiberduk (geotextil), dränerande makadam och maskinell packning
Fiberduk läggs ut i ledningsgraven och fylls med tvättad makadam
Fiberduk läggs ut i ledningsgraven och fylls med tvättad makadam1 / 6
Makadam fylls kring tillsynsbrunn i geotextil, med lasermätning på plats
Makadam fylls kring tillsynsbrunn i geotextil, med lasermätning på plats2 / 6
Återfyllning av ledningsgrav vid spolbrunn med kontrollerat fall
Återfyllning av ledningsgrav vid spolbrunn med kontrollerat fall3 / 6
Tillsynsbrunn ansluten till dagvatten- och dräneringsledningar, avvägd med vattenpass
Tillsynsbrunn ansluten till dagvatten- och dräneringsledningar, avvägd med vattenpass4 / 6

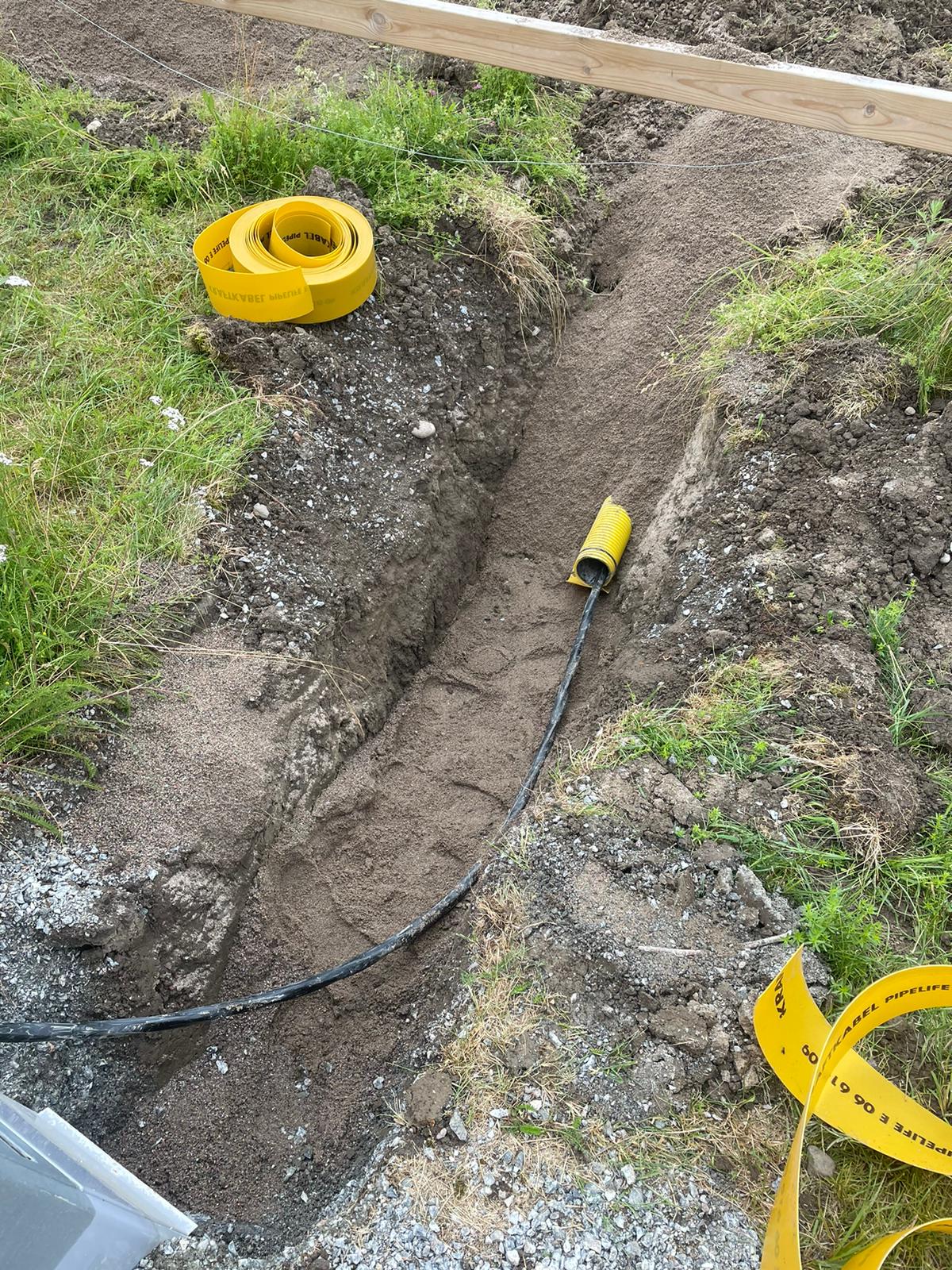

Kanalisation för kraftkabel med Pipelife varningsband och kringfyllnad
Kanalisation för kraftkabel med Pipelife varningsband och kringfyllnad5 / 6

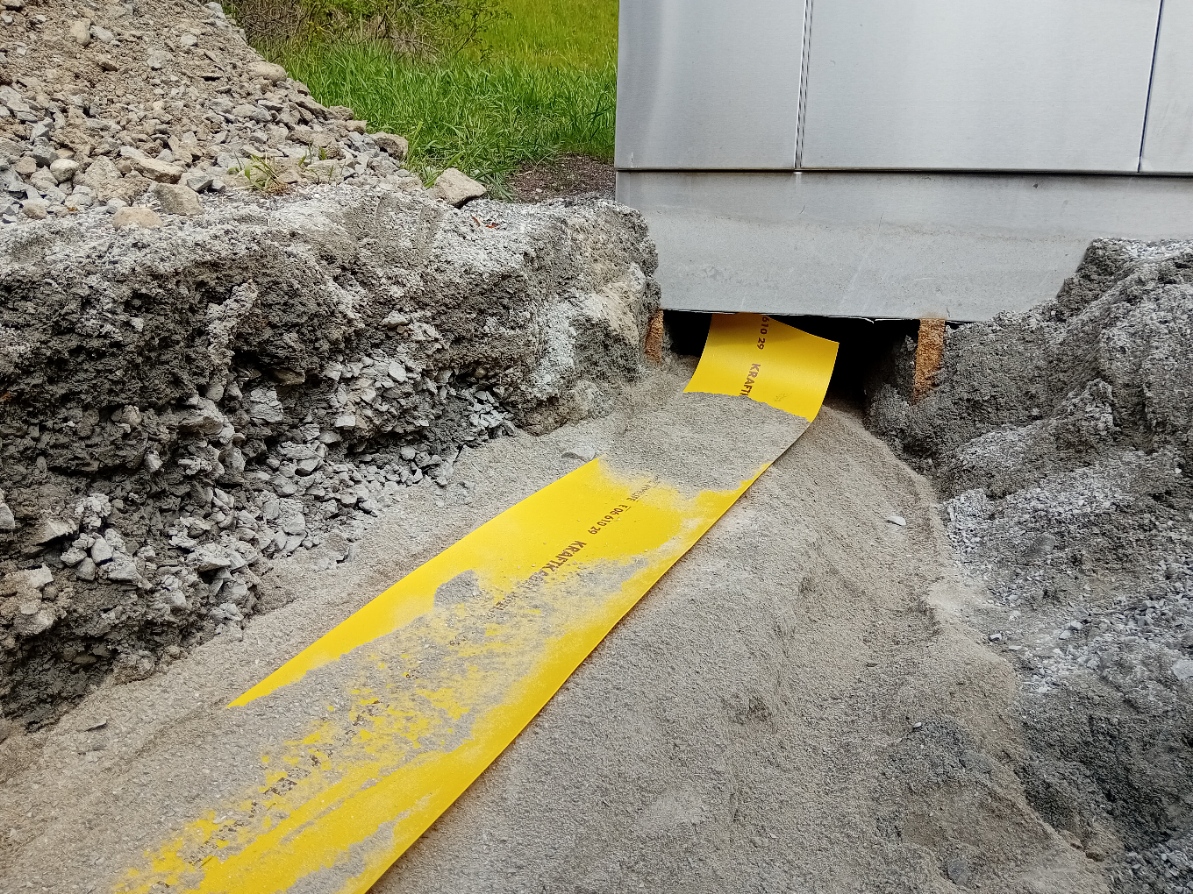

Strukturerade rörgenomföringar för kraft och tele/data under betongsockel
Strukturerade rörgenomföringar för kraft och tele/data under betongsockel6 / 6
Schaktning & markarbeten

Stödmur & berganpassad palissad i Huddinge

Huddinge, Stockholm syd

Beställningen var från början att byta ut en gammal mur som gav vika. När arbetet började stod det klart att bergsslänten bakom altanen rasade jord och lera vid regn. Vi tog fram en helhetslösning: en ny svängd stödmur, en platsbyggd palissad i NTR A-märkt timmer som följer berget, samt markstensgång och grusad yta intill kundens befintliga pergola.

  • Från enskild mur till helhetslösning: både rasande mur och eroderad bergsslänt åtgärdades
  • Ny svängd stödmur i ljusa murblock längs markstensgången
  • Platsbyggd palissad i NTR A-märkt rundtimmer (Fyrås Trä) tätt mot berget
  • Ny marksten, grusad yta och anslutning mot befintligt trädäck och pergola
  • Foton före, under och efter arbetet
Efter: färdig gård med svängd stödmur och palissad (Huddinge)
Efter: färdig gård med svängd stödmur och palissad (Huddinge)1 / 10
Efter: svängd stödmur och markstensgång (Huddinge)
Efter: svängd stödmur och markstensgång (Huddinge)2 / 10
Efter: palissad i timmer som följer berget (Huddinge)
Efter: palissad i timmer som följer berget (Huddinge)3 / 10
Efter: stödmur, uteplats och grillplats (Huddinge)
Efter: stödmur, uteplats och grillplats (Huddinge)4 / 10
Efter: färdig trädgård med stödmur och palissad (Huddinge)
Efter: färdig trädgård med stödmur och palissad (Huddinge)5 / 10
Före: gammal mur och rasande slänt bakom altanen (Huddinge)
Före: gammal mur och rasande slänt bakom altanen (Huddinge)6 / 10
Under arbetet: slänten frilagd och sten på plats intill huset (Huddinge)
Under arbetet: slänten frilagd och sten på plats intill huset (Huddinge)7 / 10
Under arbetet: slänten rensad ner till berg (Huddinge)
Under arbetet: slänten rensad ner till berg (Huddinge)8 / 10
Under arbetet: jord- och stenmassor framför huset (Huddinge)
Under arbetet: jord- och stenmassor framför huset (Huddinge)9 / 10
Leverans av NTR A-märkt timmer till palissaden (Huddinge)
Leverans av NTR A-märkt timmer till palissaden (Huddinge)10 / 10
Schaktning & markarbeten

Grundläggning för Attefallshus & plintgrund

Trosa kommun

Komplett grundläggning och markarbete för Attefallshus på kuperad bergstomt i Trosa kommun. Projektet innefattade grovschaktning ner till berg, ledningsgrav för avlopp och servis, laseravvägd utsättning med gjutrör för plintar, fiberduk, genomföringar och avslutande bärlinor fyllda med tvättad makadam.

  • Schakt & bergpassning: Skonsam schaktning i anslutning till befintlig tomt och berg i dagen
  • VA & servis: Grävning och förläggning av avlopps- och elrör direkt in i grundkonstruktionen
  • Precision & avvägning: Noggrann inmätning och avvägning av plintrader med rotationslaser
  • Markpackning & bärighet: Maskinell packning av bärlager och makadamfyllning runt plintar
  • Komplett montage: Från första spadtaget till färdigt bärlineverk redo för snickarna
Färdiga bärlinor med återfyllnad av makadam/kross, Vikkula-lastbil och grävmaskin
Färdiga bärlinor med återfyllnad av makadam/kross, Vikkula-lastbil och grävmaskin1 / 8
Grovschaktning ner till berg för husgrund med Vikkula-grävmaskin
Grovschaktning ner till berg för husgrund med Vikkula-grävmaskin2 / 8
Schakt för grund och ledningsdragning
Schakt för grund och ledningsdragning3 / 8
Schaktning av ledningsgrav för avlopp och servis
Schaktning av ledningsgrav för avlopp och servis4 / 8
Markpackning med radiostyrd padda och finjustering av botten
Markpackning med radiostyrd padda och finjustering av botten5 / 8
Utsättning och placering av gjutrör för plintgrund
Utsättning och placering av gjutrör för plintgrund6 / 8
Gjutna plintar, fiberduk och genomföring av el- och avloppsrör
Gjutna plintar, fiberduk och genomföring av el- och avloppsrör7 / 8
Montering av bärlinor på plintarna, betongblandare och servicefordon
Montering av bärlinor på plintarna, betongblandare och servicefordon8 / 8
Schaktning & markarbeten

Återställning av GC-bana och erosionsskydd i Finnboda

Finnboda, Nacka / Stockholm

Återställning av gång- och cykelbana längs Stockholms inlopp. Arbetet omfattade kraftigt erosionsskydd med stenskoning mot vattnet, schaktning och bärlagersjustering samt asfaltering och släntbearbetning.

  • Erosionsskydd med grov sprängsten/stenskoning längs vattenlinjen
  • Schaktning och avjämning av mark och slänt
  • Bärlagersuppbyggnad och laserjustering för rätt fall och höjder
  • Maskinell asfaltering med asfaltsläggare och vält
  • Handläggning vid anslutningar och kantstöd
  • Återställning av slänter med matjord och skyddsräcken
Färdigställd GC-bana med ny asfalt, erosionsskydd och återställd slänt
Färdigställd GC-bana med ny asfalt, erosionsskydd och återställd slänt1 / 6
Avjämnad GC-bana och återställda slänter längs Stockholms inlopp
Avjämnad GC-bana och återställda slänter längs Stockholms inlopp2 / 6
Färdigasfalterad gång- och cykelbana med återställda vägkanter
Färdigasfalterad gång- och cykelbana med återställda vägkanter3 / 6
Asfalterad GC-bana med anpassning mot strandlinje, belysning och slänt
Asfalterad GC-bana med anpassning mot strandlinje, belysning och slänt4 / 6
Schaktning och finjustering av slänter inför färdigställande
Schaktning och finjustering av slänter inför färdigställande5 / 6
Förberett bärlager med erosionsskydd och stenskoning mot vattnet
Förberett bärlager med erosionsskydd och stenskoning mot vattnet6 / 6
Schaktning & markarbeten

Markarbeten & grundläggning för lagerlokal i Södertälje

Södertälje

Delentreprenad vid nybyggnation av en lagerlokal åt ett lager- och logistikbolag i Södertälje. Uppdraget omfattade markarbeten och förberedelse av platta på mark: avjämning av bärlager, laseravvägd formning, bottenavlopp och genomföringar, cellplastisolering samt fukt- och radonspärr inför armering och gjutning.

  • Markarbeten och avjämning av makadambädd inne i hallen
  • Laseravvägd formning med träavstängare för etappgjutning
  • Bottenavlopp och skyddsrör fixerade i rätt läge
  • Cellplastisolering tillskuren runt pelare och rör
  • Tejpad fukt- och radonspärr med tätade genomföringar
  • Samordning med övriga entreprenörer på bygget
Färdig folietäckt golvyta i lagerlokalen, klar för armering
Färdig folietäckt golvyta i lagerlokalen, klar för armering1 / 11
Tejpad fukt- och radonspärr över hela golvytan
Tejpad fukt- och radonspärr över hela golvytan2 / 11
Folieläggning längs formen med bärlager bredvid
Folieläggning längs formen med bärlager bredvid3 / 11
Bottenavlopp och skyddsrör vid vägg, omgivet av folie
Bottenavlopp och skyddsrör vid vägg, omgivet av folie4 / 11
Form och folie längs väggen i kvällsljus
Form och folie längs väggen i kvällsljus5 / 11
Isolerad golvyta med form och maskiner i bakgrunden
Isolerad golvyta med form och maskiner i bakgrunden6 / 11
Cellplastisolering läggs intill formen
Cellplastisolering läggs intill formen7 / 11
Cellplast sågas in runt stålpelare
Cellplast sågas in runt stålpelare8 / 11
Utläggning av cellplastisolering i hallen
Utläggning av cellplastisolering i hallen9 / 11
Uppdragna avloppsrör i makadambädd med form
Uppdragna avloppsrör i makadambädd med form10 / 11
Formning på avjämnad makadambädd med grävmaskin i bakgrunden
Formning på avjämnad makadambädd med grävmaskin i bakgrunden11 / 11
Kabelförläggning & schakt

Kabelförläggning längs Vävar Johans gata

Hammarby Sjöstad, Stockholm

Schakt och kabelförläggning längs gång- och cykelväg vid Vävar Johans gata i Hammarby Sjöstad. Arbetet utfördes i tät stadsmiljö med trafikavstängning, säker passage för gående och cyklister samt återställning av ytor.

  • Trafikanordning och säker passage för gående och cyklister
  • Schaktning av kabelgrav längs gång- och cykelväg
  • Kabelförläggning med varningsband och kabelskydd
  • Anslutning vid kopplingsskåp och genomföringar
  • Återfyllning, packning och återställning av ytor

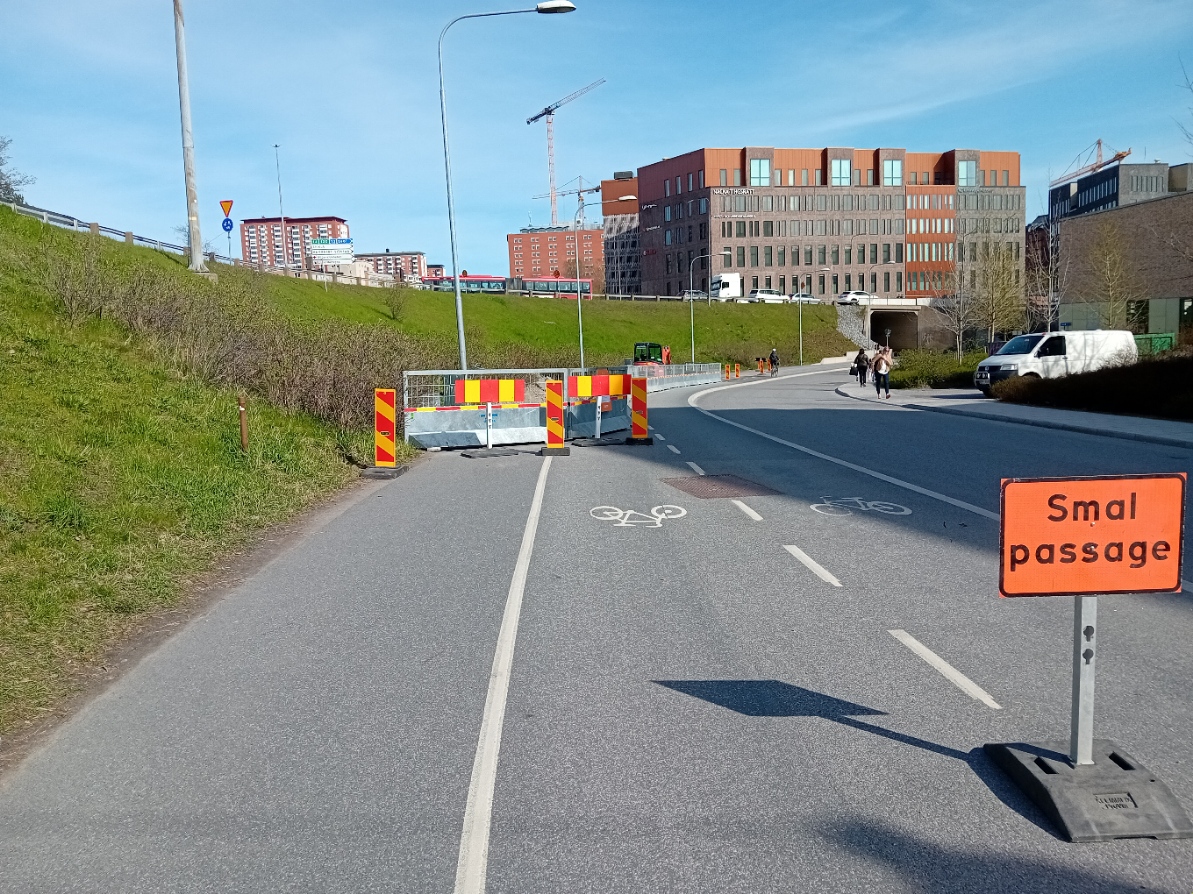

Trafikavstängning med skylt 'Smal passage' vid Vävar Johans gata
Trafikavstängning med skylt 'Smal passage' vid Vävar Johans gata1 / 6

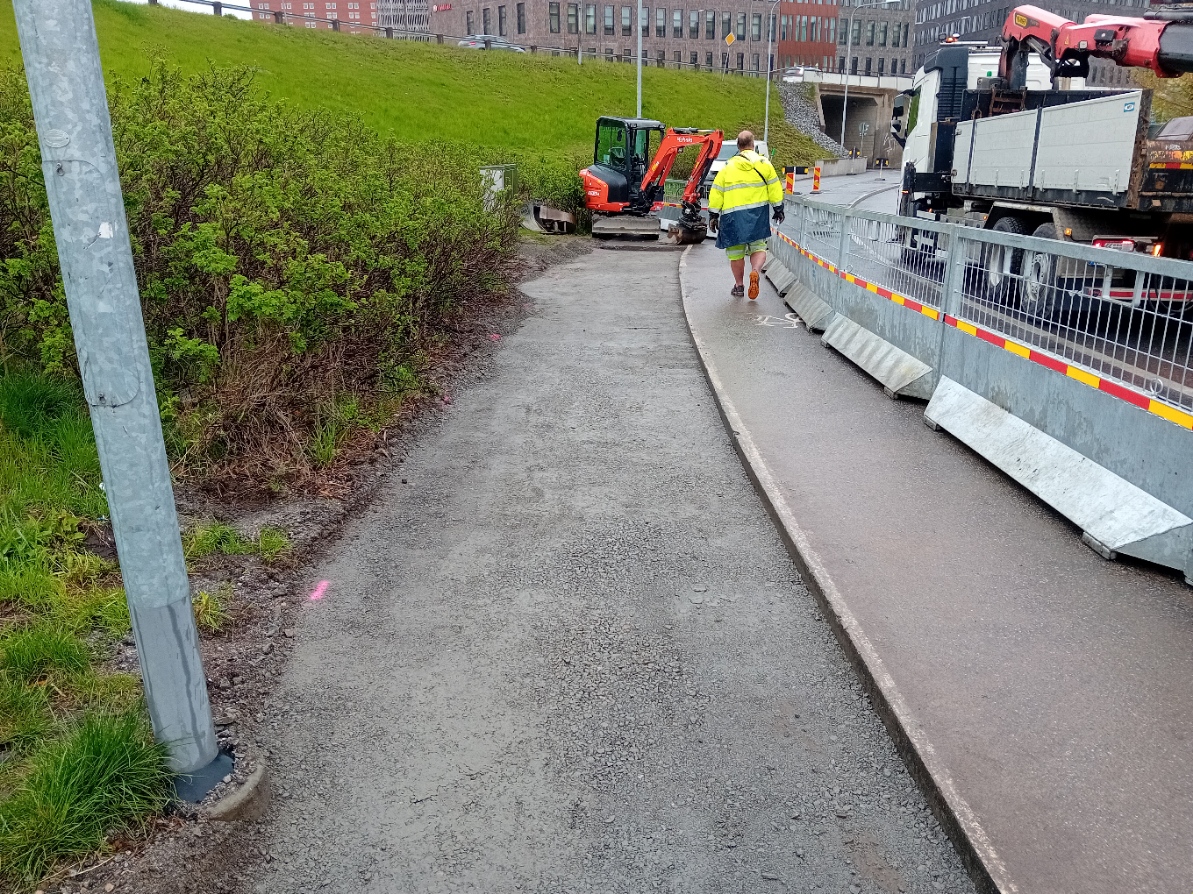

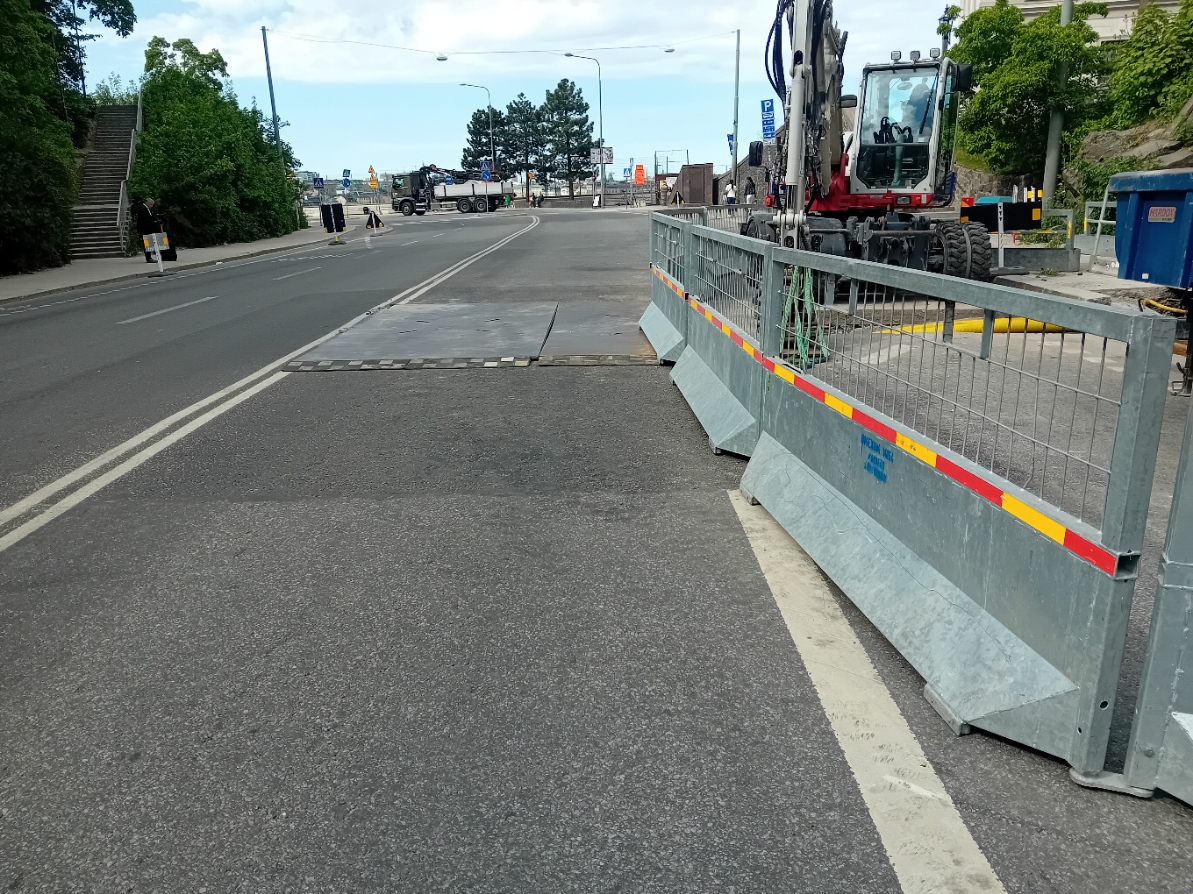

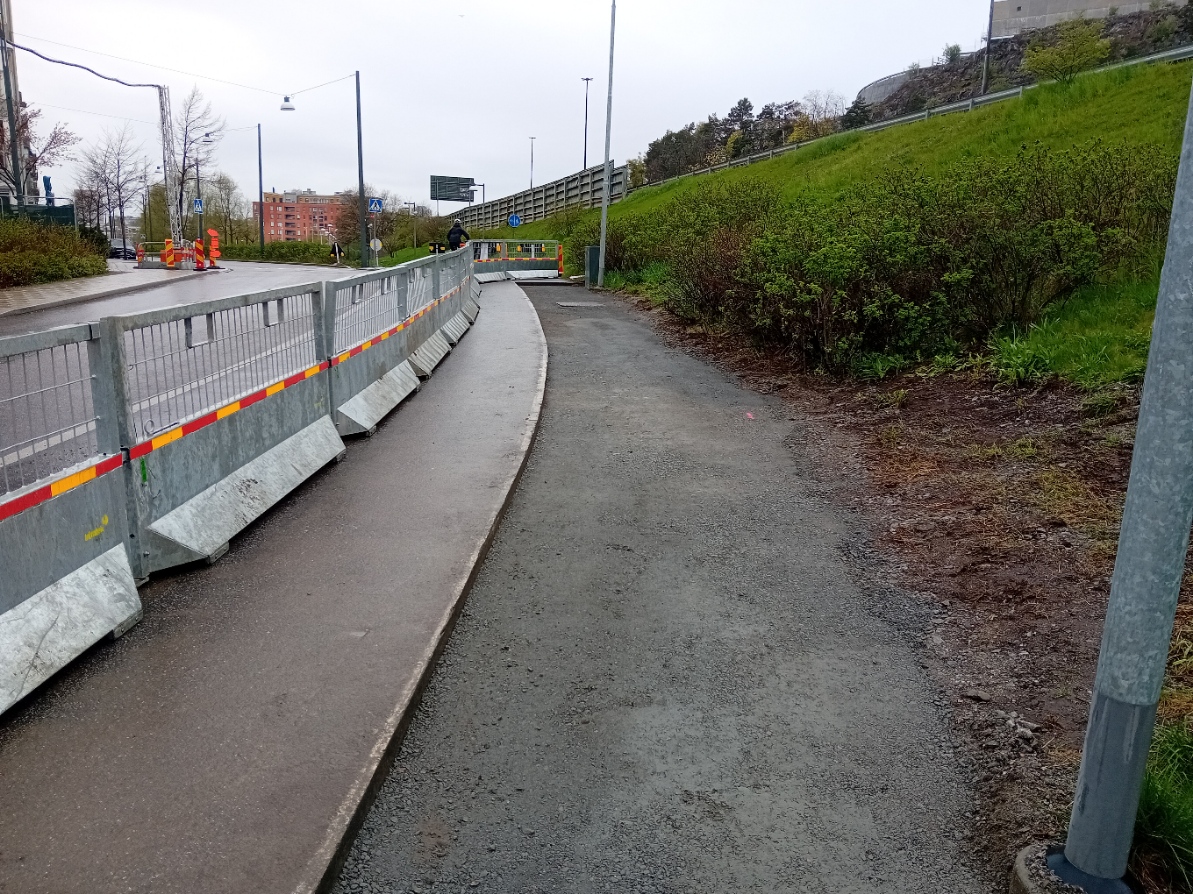

Avspärrad gång- och cykelväg med betongbarriärer under arbetet
Avspärrad gång- och cykelväg med betongbarriärer under arbetet2 / 6

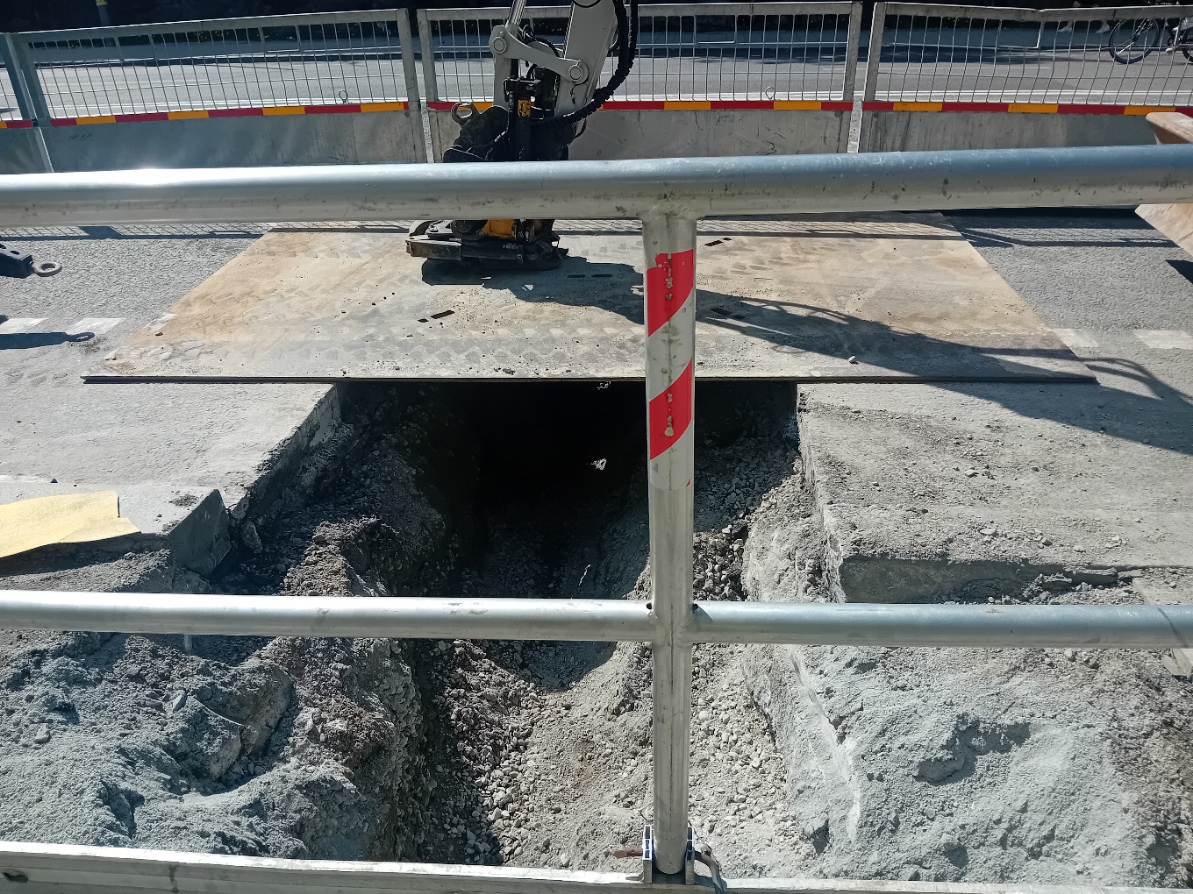

Kabelschakt längs gång- och cykelvägen med grävmaskin på plats
Kabelschakt längs gång- och cykelvägen med grävmaskin på plats3 / 6

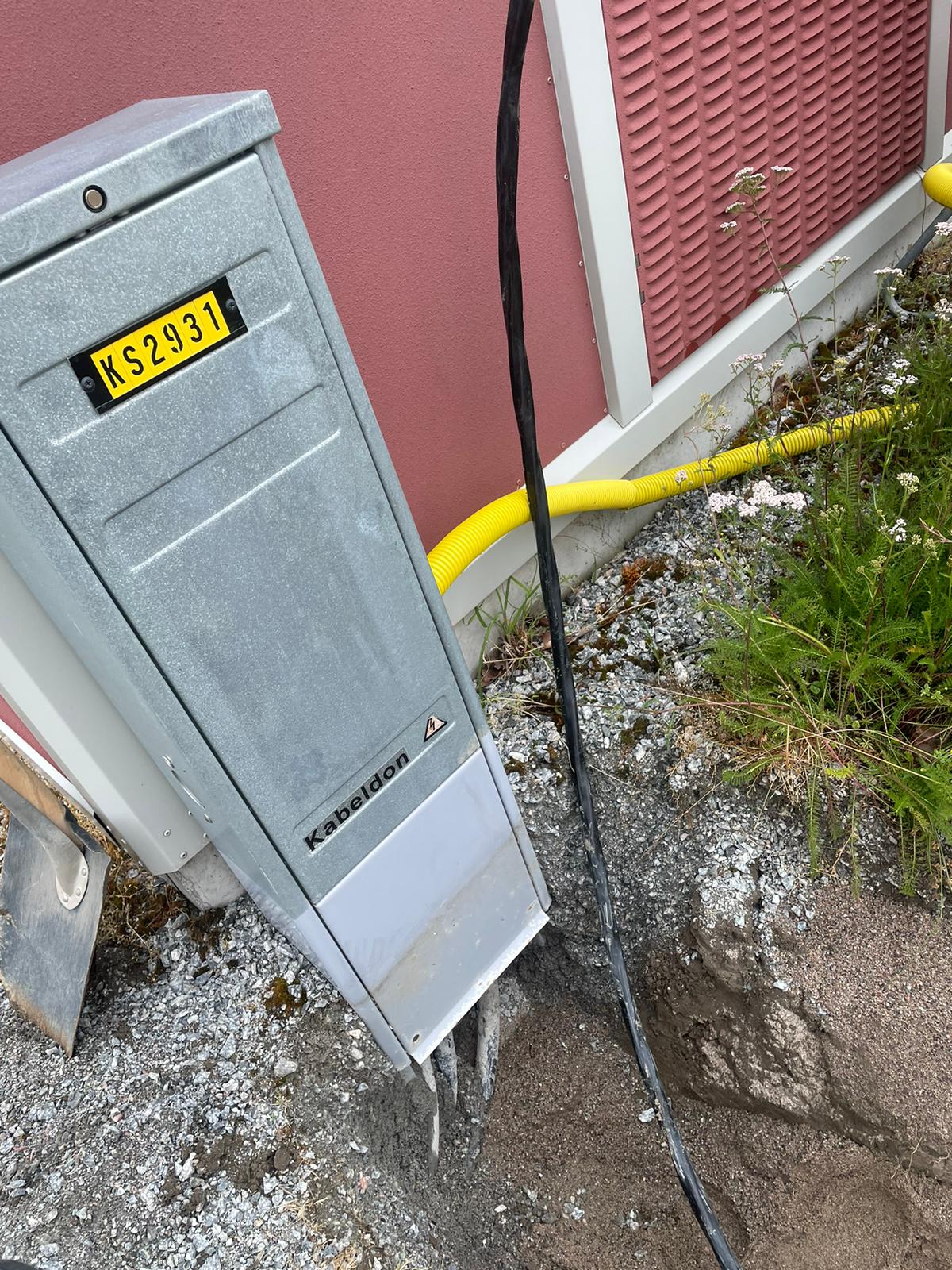

Kabelanslutning vid kopplingsskåp
Kabelanslutning vid kopplingsskåp4 / 6

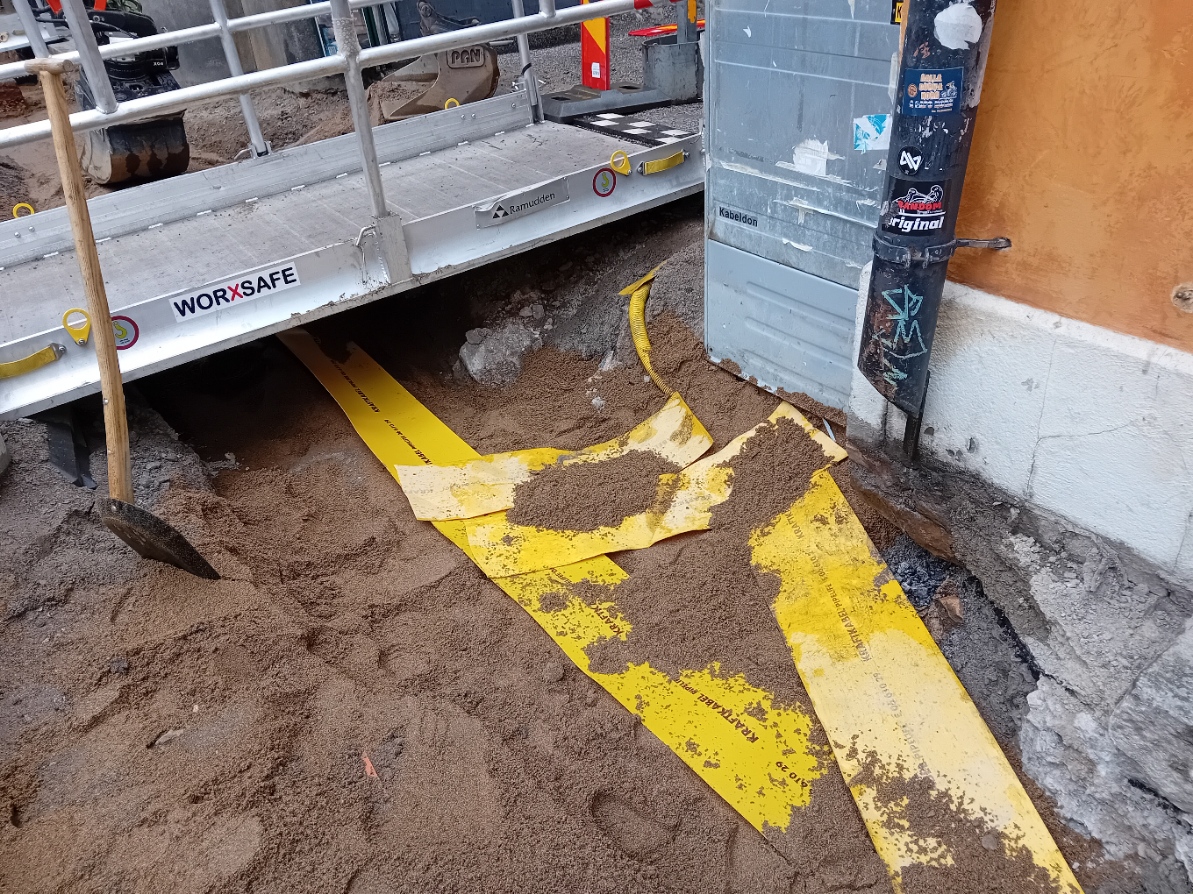

Varningsband över förlagd kabel vid genomföring under skåp
Varningsband över förlagd kabel vid genomföring under skåp5 / 6

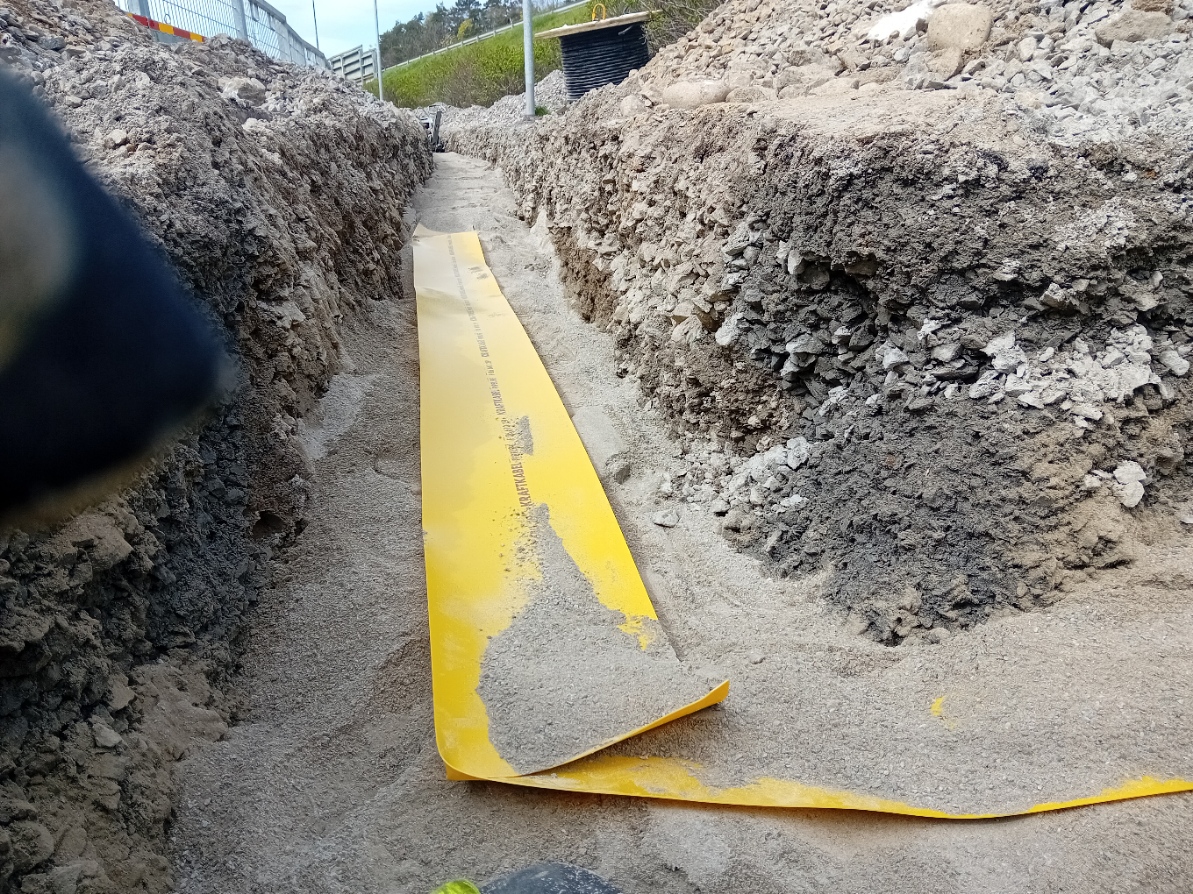

Kabelgrav med varningsband innan återfyllning
Kabelgrav med varningsband innan återfyllning6 / 6

Har du ett liknande projekt?

Vi tar gärna en titt — hör av dig så ger vi en tydlig bild av tidsåtgång och pris.

Kontakta oss
